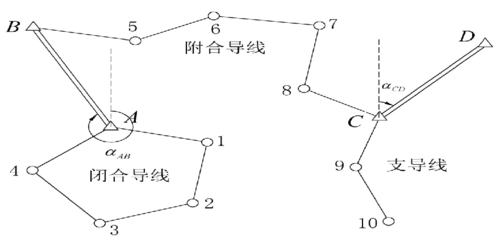

全站儀如何進行導線測量之布設全站儀導線測量，無論您使用的是科力達智能全站儀，還是KTS-442\462\472\491系列全站儀，原理都相通的，進行布設-外業-計算等操作。今天，我們先來學習全站儀導線測量布設的基本知識，扎實基礎，進階技能。 導線可以布設為單一導線，也可以布設為導線網，兩者的區別在于導線網具有節點（兩條以上導線的匯聚點），而單一導線不具有節點。 單一導線的布設形式有：附合導線、閉合導線和支導線。

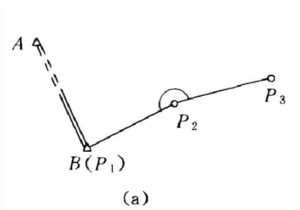

從一個已知控制點B出發，既不附合于另一個已知控制點，也不閉合于原來的起始控制點。由于支導線缺乏檢核條件，故一般只限于在地形測量的圖根導線中采用。

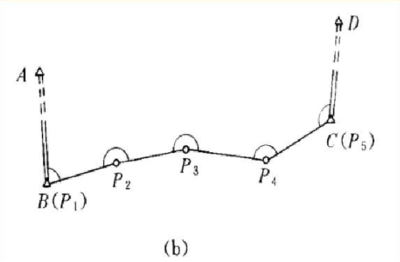

導線起始于一個已知控制點B而終止于另一個已知控制點C，已知控制點可以有一條或幾條定邊與之相連接，也可以沒有定向邊與之相連接。該導線形式具有3個檢核條件，包括1個坐標方位角條件和2個坐標增量條件。

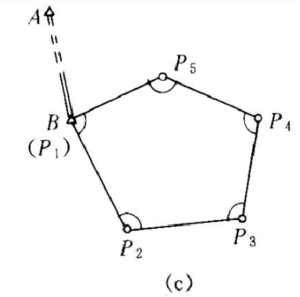

閉合導線，由一個已知控制點B出發，最終又回到這一點，形成一個閉合多邊形在閉合導線的已知控制點上至少應有一條定向邊與之相連接。該導線形式具有3個檢核條件，包括1個多邊形內角和條件和2個坐標增量條件。

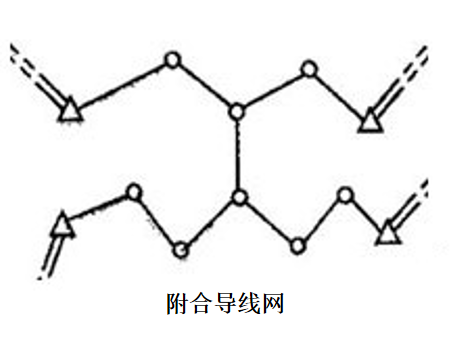

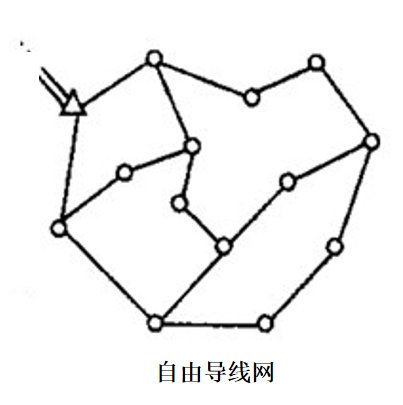

導線網可以布設為自由導線網（僅有一個已知控制點和一個起始方位角）和附合導線網（具有一個以上的已知控制點或具有附合條件）。
全站儀導線測量布設的基本知識就學到這里，下一期將陸續學習導線測量的外業——導線測量的計算，關注《測繪之家》微信公眾號，全面的系統性學習全站儀導線測量，敬請關注。 |
