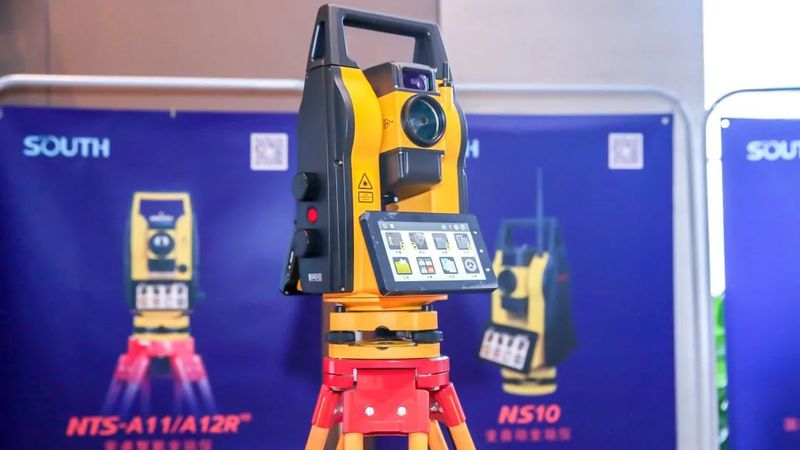

東英測繪——0.5″高精度測量機器人丨南方NS10
0.5″高精度測量機器人具備自動照準目標以及自動搜索棱鏡與高速測角技術等專利認證等高新技術，NS10搭載了 6.0 英寸高清LCD觸摸屏，采用了高性能的處理器以及智能化安卓操作系統，給用戶帶來了前所未有的流暢操作體驗，能夠廣泛應用于各類自動化測量領域。 南方NS10技術優勢： （1）180°/s高速高的精度測角：高精度測角精度和伺服單元關鍵技術突破，能夠快速完成測量目標的自動化的測量； （2）智能化安卓高配置智慧大腦：支持二次開發，能夠滿足各種應用場景作業； （3）ATR快速鎖定棱鏡：適應于復雜多變的環境，能夠在超大范圍搜索，無論是白天還是夜晚，即使復雜多變的條件下也能穩定快速的鎖定棱鏡完成測量任務； （4）PS超級搜索功能：具備視場達20°的超級搜索功能，能夠大范圍搜索目標，大大提高了搜索效率。 （5）強大的交互系統：兼具 WLAN、藍牙、USB以及RS232 等多種通訊方式，自主研發的遠距離藍牙無線數據通訊技術，擁有超長的藍牙通訊距離。 一、0.5″精度測角技術的提升 （1）編碼技術： 0.5″儀器的光柵盤采用的是全新的編碼技術，該編碼技術已申請發明專利；在原有的1″等級光柵盤編碼的基礎上，優化了解碼和內部自校驗流程，硬件解碼使校驗流程縮短17%。 新的編碼技術還優化了碼道均衡性，新系統可以容許更大的測角讀數頭曝光值變化，在惡劣環境下測角系統穩健性也進一步提升。 （2）光柵盤 0.5″儀器的光柵盤采用更高規格的工藝制成，相比于1″等級的光柵盤，各項分項指標都有大幅度的提升。 其中，平面面精度提升38%，缺陷數量減少50%，刻劃位置精度提升25%，碼道線邊對比度提升30%。 （3）軸系 軸系的基礎形狀公差決定了軸系精度上限。 0.5″等級儀器的軸系采用了精研工藝，經過多達6道工序的配研和拋光才能得到最后的成品軸系。相比于1″等級的軸系，軸系零件精度提升40%，軸系整體精度提升23%。 （4）光速硬件 采用了全新的硬件平臺，0.5″等級儀器的測角速率相比與1″等級儀器提升了625倍，是顛覆性的新硬件平臺。在新平臺上，高性能的芯片可以有更大的數據流，并支持更高級的解碼算法和校驗流程。 （5）測角細分算法 0.5″儀器采用了全新的測角細分算法，在全新的高速硬件平臺支持下，新的算法對碼道內所有條碼邊沿做二次微分計算，再對數據結果做匹配篩選和均化。新算法的細分誤差幾乎可以忽略。 （6）望遠鏡 0.5″儀器采用了全新的光學系統，新光學系統采用了ED玻璃等特殊光學鏡片材料，和低速拋光的鏡片生產工藝，新光學系統的鏡片面型精度提升30%。 采用計算機仿真的方法，迭代計算各項裝配公差，給出最優的公差帶組合，優化了裝配誤差對光學成像質量的影響。新的光學系統的對比度提升5%，分辨率提升8%。 （7）儀器剛度 0.5″儀器優化了儀器整體的抗扭剛度，包括大身剛度和基座剛度。 采用計算機輔助的方式，優化大身構架，保證抗扭剛度的同時減少不必要的材料，盡可能做到輕量化。 全新的基座優化了腳螺旋的設計，提升了滑槽的加工精度，基座整體抗扭剛度比前一代提升23%。 以上就是0.5″高精度測量機器人南方NS10的介紹，如果你還有什么不了解的地方，歡迎留言或者在線咨詢，我們會及時與您聯系。東英測繪儀器有限公司提供RTK/GPS、全站儀、水準儀、經緯儀、無人機等儀器的銷售、檢測、校正等服務，也承接測繪培訓和各種內外業測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。 |
