一、繪制道路中心線

道路的中心線，一般由直線段和緩和曲線段組成的復合線。CASS中由“公路曲線設計”繪制生成。如果已經獲得設計單位輸出的道路中心線，或者所計算的道路中心線是折線的，可以跳過本環節。

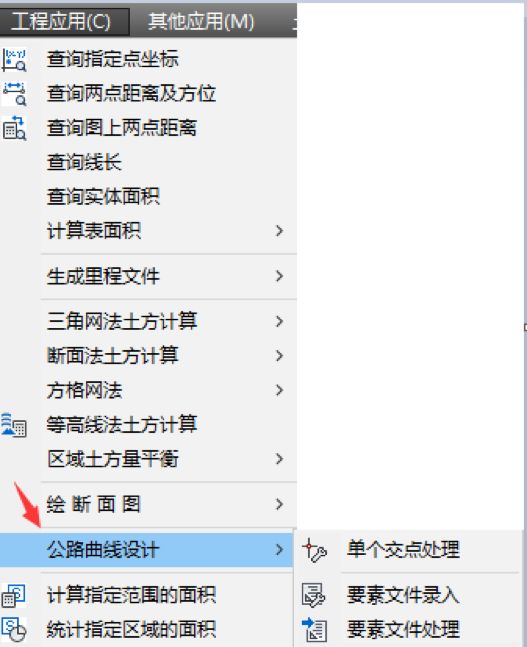

公路曲線設計菜單截圖

道路中心線的繪制，分為以下2個步驟。

1、要素文件錄入

點擊菜單“要素文件錄入”，結合設計參數，在下圖所示對話框中錄入相關信息。并生成一個曲線要素文件(*.qx)。

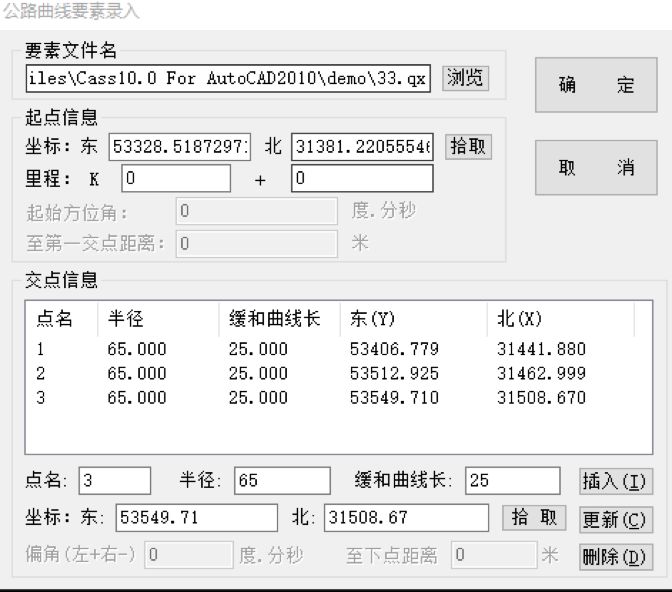

公路曲線要素錄入對話框

2、要素文件的處理

點擊菜單“要素文件處理”，選擇上述步驟生成的曲線要素文件，即可完成中心線和曲線要素表的繪制。

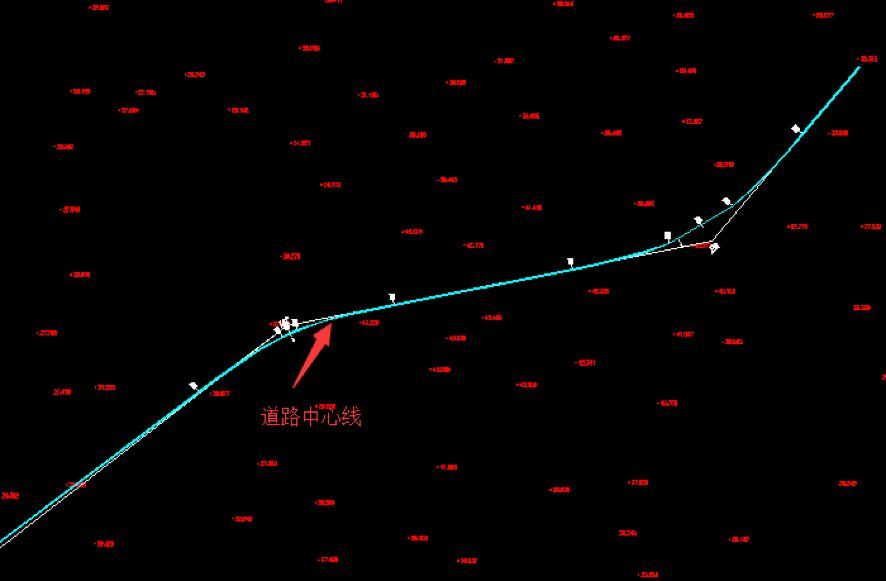

生成的道路中心線

二、生成里程文件

道路斷面的里程文件，必須選擇“由縱斷面線生成”。選擇第一步生成的藍色縱斷面線，按下圖所示的步驟生成。

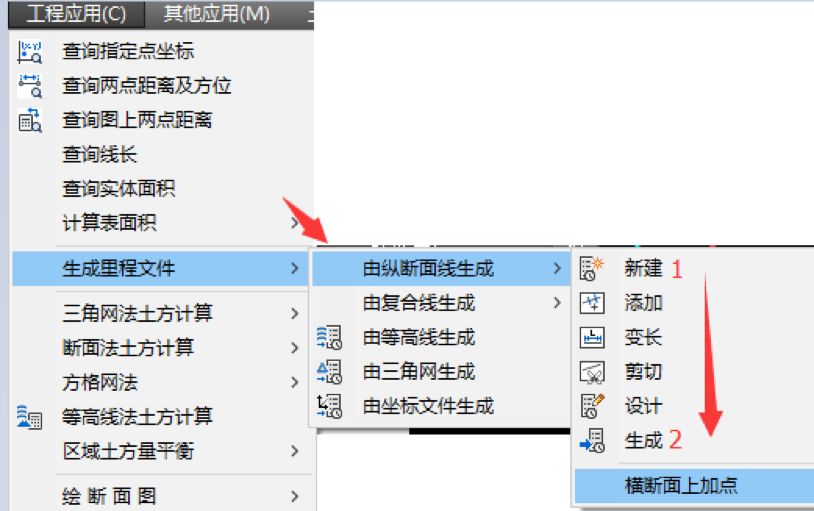

菜單截圖

1、新建

選擇縱斷面線，在下圖所示的對話框中，輸入斷面參數。軟件自動生成垂直于縱斷面線的橫斷面線。

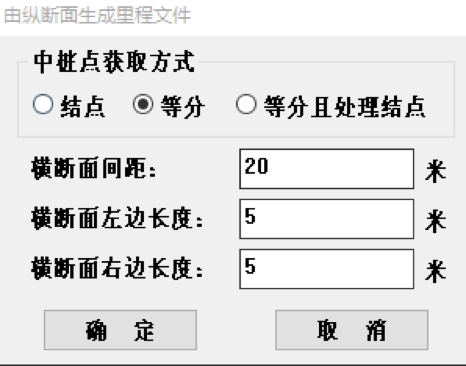

縱斷面里程文件對話框

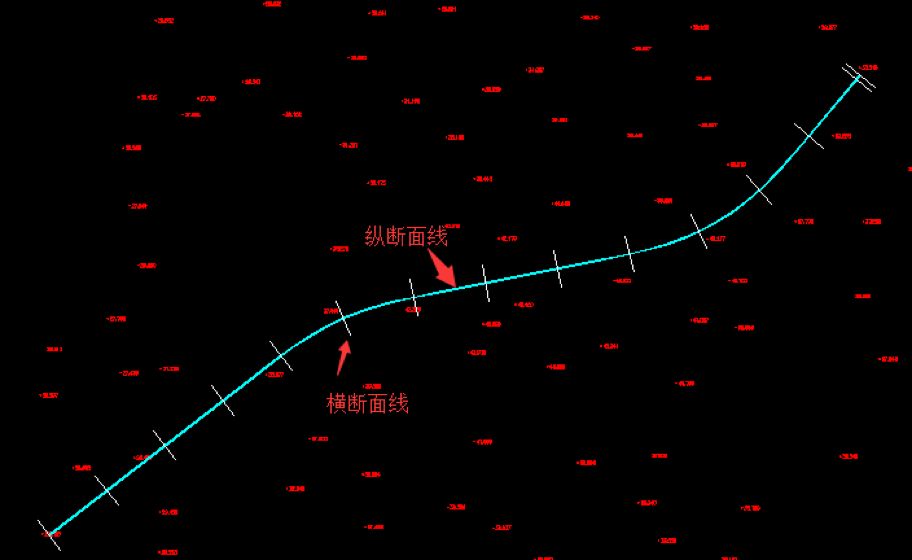

生成的橫斷面線截圖

2、生成

生成上圖所示的橫斷面線，還可以根據實際情況，進行“添加”“剪切”等操作。最后點擊“生成”菜單，輸出里程文件（*.hdm）。

三、編輯設計文件

點擊“道路設計參數”菜單，在彈出對話框中，根據設計參數，錄入每個道路橫斷面的設計參數，并保存設計文件（*.txt）。

菜單截圖

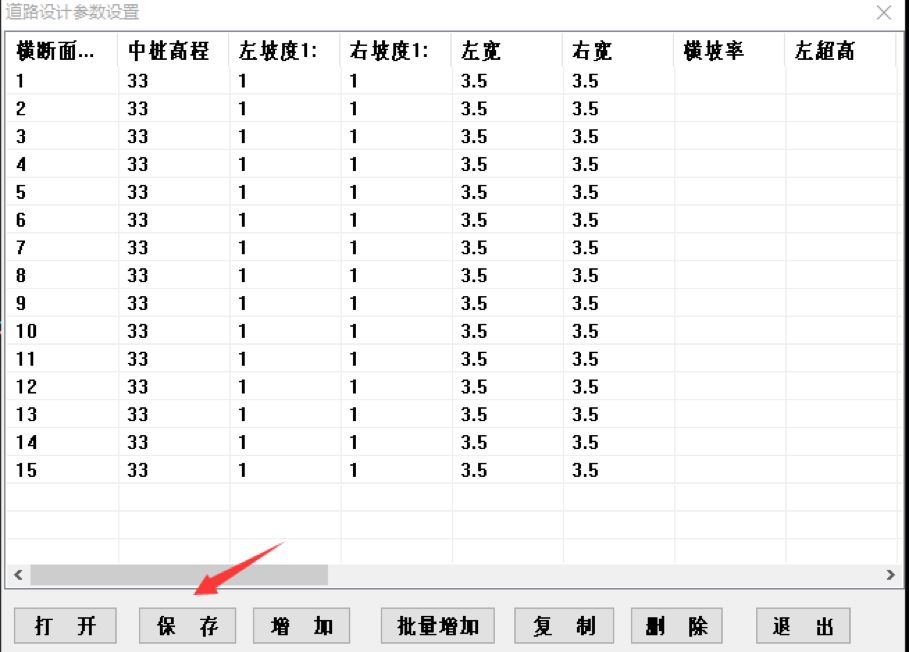

道路設計參數對話框

注意：第一列斷面號，必須輸入數字序號，而不是里程數。

四、計算道路斷面土方

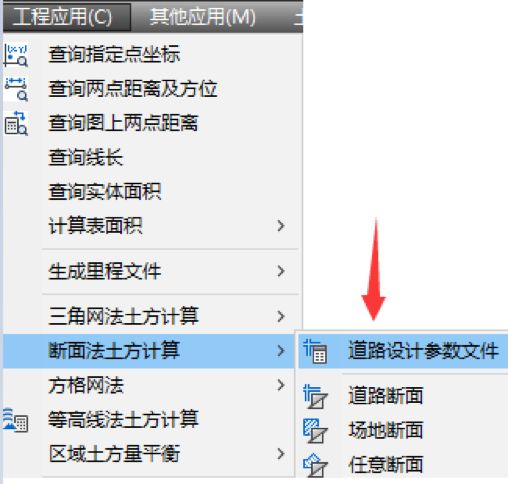

結合上述步驟生成的里程文件（*.hdm）和道路設計參數文件（*.txt）,現在可以繪制縱橫斷面圖，并輸出道路斷面計算的成果表。
